Material Dan Budget Instalasi AC



Material dan Budget Instalasi AC

Hai gaes, pada kesempatan ini, gue ingin berbagi pengalaman dalam perencanaan material dan budget instalasi sebuah unit air conditioner (AC). Lebih khususnya, tulisan ini membahas instalasi ac jenis split wall, yaitu jenis ac yang paling banyak digunakan dalam kamar atau rumah tangga, dan ruang perkantoran.



Jenis ac split wall memiliki variasi ukuran, yaitu ½ pk, ¾ pk, 1 pk, 1.5 pk, 2 pk, dan 2.5 pk. Untuk aplikasi rumah tangga, umumnya menggunakan ½ pk hingga 1 pk. Untuk aplikasi ruang perkantoran atau perhotelan, serta minimarket, banyak digunakan ac 1.5 pk hingga 2.5 pk. Ukuran ac yang diperlukan berkaitan erat dengan luas ruangan dan tinggi ruangan (plafon), perhitungan mengenai topik ini mungkin akan gue bahas pada tulisan berikutnya ya.



Dalam instalasi ac, kita memepertimbangkan beberapa hal, seperti instalasi unit indoor, instalasi unit outdoor, instalasi pipa refrigerant, instalasi suplai daya listrik, dan juga instalasi jalur drain air kondensasi. Semua pertimbangan tersebut akan kita bahas pada tulisan ini hingga detail kebutuhan material serta perkiraan biaya instalasinya.





Sistem Instalasi AC



Pertama, tentang instalasi unit indoor ac, perlu memperhatikan posisi terbaik agar unit ac dapat melakukan sirkulasi udara optimal untuk mendinginkan ruangan. Unit indoor menghisap udara dari bagian atasnya, dan meniup udara dingin dari bagian depannya. Dan karena udara dingin memiliki massa jenis lebih berat dari udara panas, maka unit indoor sebaiknya ditempatkan pada ketinggian yang cukup, yaitu dengan jarak sekitar 15 – 20 cm dari plafon ruangan dengan bagian atas unit indoor. Selain itu, faktor teknis seperti kemudahan instalasi pipa refrigerant dan kemudahan dalam perawatan, juga perlu dipertimbangkan dalam menentukan posisi unit indoor.

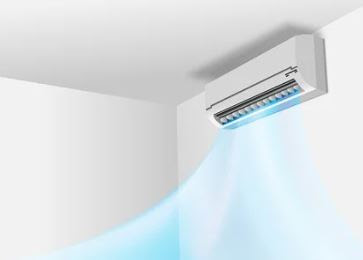

Unit Indoor AC

Kedua, tentang instalasi unit outdoor ac, perlu ditempatkan di area terbuka, sebaiknya area ber atap sehingga tidak terkana cahaya matahari dan hujan secara langsung, karena kedua hal tersebut dapat mengurangi lifetime ac. Juga antara unit outdoor dengan dinding perlu jarak minimal 15 cm untuk ruang sirkulasi udara hisap, dan pada bagian depan kipas outdoor, tidak boleh terhalang dinding atau barang yang dapat menahan pembuangan udara panas disekita unit outdoor. Penempatan unit outdoor juga mempertimbangkan kemudahan dalam perawatan, serta keamanan unit dari korosi, panas, dan hujan.



Unit Outdoor AC

Ketiga, tentang instalasi pipa refrigerant. Terdapat 2 ukuran pipa refrigerant dalam instalasi ac, yaitu pipa liquid (suplai) dan pipa gas (balikan). Pipa liquid adalah pipa suplai refrigerant dari unit outdoor (condenser dan expansion) menuju unit indoor (evaporator) dalam bentuk cair atau spray (bulir-bulir cairan). Sedangkan pipa gas adalah pipa balikan refrigerant yang telah berubah menjadi gas dari unit indoor (evaporator) Kembali ke unit outdoor (compressor). kedua pipa ini dipasaran dijual dalam 1 set per meter, dan sudah dilapisi insulasi untuk mencegah perpindahan panas dari pipa ke udara sekitar. Panjang pipa yang diperlukan ditentukan oleh jarak posisi unit indoor dengan posisi unit outdoor, dan ukuran pipa ditentukan oleh kapasitas ac atau sesuai petunjuk produsen.



Keempat, tentang instalasi suplai daya listrik. yaitu suplai daya listrik pada unit indoor dari stop kontak, dan suplai daya listrik dari unit indoor menuju unit outdoor, sebagai sistem kontrol bekerjanya unit outdoor oleh unit indoor. Kabel standard yang digunakan adalah minimal NYM 3x1.5 mm2, dengan panjang sejauh jarak unit indoor dengan unit outdoor, ditambahn unit indoor dengan stop kontak suplai listriknya.



Kelima, tentang instalasi jalur drain air kondensasi. Ini perlu dipasang untuk memastikan air kondensasi atau embun yang terbentuk di unit indoor (evaporator) terbuang dengan lancar ke area luar ruangan. Umumnya digunakan selang spiral atau fleksible ukuran standard 3/4 inch.





Material Instalasi AC



Untuk melakukan instalasi unit indoor, diperlukan sebuah bracket indoor dan beberapa buah paku beton. Bracket indoor adalah alat untuk meletakkan unit indoor ac agar dapat menggantung di dinding. Bracket indoor ini biasanya free bila kita membeli ac baru. Namun bila kita membeli unit ac bekas, mungkin kita perlu membelinya terpisah. Paku beton untuk menempelkan bracket indoor pada dinding. Selain paku beton, bisa juga digunakan fisher dan skrup, namun dalam pemasangan fisher dan skrup, diperlukan mesin bor tangan.



Untuk melakukan instalasi unit outdoor, diperlukan sepasang bracket outdoor, dan beberapa buah dynabolt. Bracket outdoor adalah alat untuk meletakkan unit outdoor ac agar dapat menggantung di dinding. Bracket outdoor ini biasanya free bila kita membeli ac baru. Namun bila kita membeli unit ac bekas, mungkin kita perlu membelinya terpisah. Dynabolt untuk menempelkan bracket outdoor pada dinding.



Untuk melakukan instalasi pipa refrigerant, diperlukan material berupa pipa refrigerant dengan ukuran yang benar. Ac ½ pk, ¾ pk dan 1 pk, menggunakan standard ukuran pipa refrigerant ¼” + 3/8”, dimana pipa ¼” untuk liquid, dan pipa 3/8” untuk gas. Kemudian ac 1.5 pk dan 2 pk menggunakan standard pipa ¼” + ½”, sedangkan ac 2.5 pk standardnya menggunakan ukuran pipa ¼” + 5/8”. Tebal minimum pipa yang digunakan ada 2 standard, yaitu 0.55 mm (untuk freon R22) dan 0.65 mm (untuk freon R410A atau R32). Untuk panjang pipa menyesuaikan jarak unit indoor dengan unit outdoor, namun minimal yang diperlukan idealnya adalah 3 meter.



Pipa Refrigerant AC (pipa Freon)

Selain material pipanya sendiri, diperlukan juga material berupa nut flaring sesuai ukuran pipanya. Nut flaring ini digunakan untuk sistem koneksi pipa dengan unit indoor dan outdoor. Bila kalian beruntung, saat membeli ac baru, mungkin kalian akan mendapatkan bonus pipa refrigerant sepanjang 3 meter lengkap dengan nut flaringnya. Namun bila tidak, ya harus membeli terpisah.



Nut Flaring Pipa Freon

Untuk instalasi suplai daya listrik, kalian membutuhkan kabel NYM 3x1.5 mm2 (minimal). Kalau mau lebih oke, bisa juga digunakan kabel NYM 3x2.5 mm2. Kabel 3 core tersebut adalah untuk fasa, netral dan ground. Kebanyakan teknisi awam menggunakan kabel 2 core untuk menghemat, dengan meniadakan instalasi kabel ground. Nah, kalua gue sangat tidak menyarankan menghilangkan kabel ground, karena dapat menyebabkan kejut listrik pada unit outdoor ac saat disentuh. Panjang kabel yang diperlukan adalah jarak unit indoor dengan stop kontak suplainya, ditambah jarak unit indoor dengan unit outdoor. Selain kabel, diperlukan juga stacker ac (plug listrik ac), untuk koneksi suplai listrik ac ke stop kontak listrik.



Kabel NYM 3x1.5 mm2

Stecker/Plug AC

Untuk instalasi drain air kondensasi, digunakan pipa spiral atau fleksibel conduit dengan standard ukuran 3/4” atau 20 mm. Panjang yang diperlukan adalah sepanjang jarak unit indoor dengan titik dimana kita ingin membuang air tersebut.



Fleksible conduit 20 mm

Selain material-material utama yang telah kami sebutkan, terdapat juga material consumable, dimana material ini diperuntukkan untuk standard kerapihan instalsi. Diantaranya adalah paku clamp (untuk kerapihan instalasi kabel), clamp selang ½” (untuk kerapihan instalasi selang drain), clamp pipa refrigerant (untuk kerapihan instalasi pipa refrigerant), duct tape lem dan duct tape non lem (untuk membalut insulasi pipa refrigerant).





Perkiraan Budget Instalasi AC



Setelah mengetahui material-material instalasi seperti yang gue sebutkan diatas, maka kalian dapat memperkirakan budget instalasi ac dirumah kalian, dengan contoh seperti berikut. Contoh ini mengacu pada instalasi standard rata-rata untuk ac ½ pk, ¾ pk dan 1 pk dan dalam hal kuantitas material. Dalam kenyatannya, kalian harus estimasi sendiri angka kuantitas material dan harga material sesuai standard ditempat kalian. Dan bila ac kalian lebih besar dari 1 pk, maka ukuran material pipa dan harganya perlu kalian ubah.



Estimasi Budget Instalasi AC

Demikian pembahasan gue soal material dan budget instalasi ac. Semoga dapat membantu kalian yang sedang merencanakan pemasangan sendiri, atau sebagai acuan dan gambaran harga serta pengerjaan untuk kalian awasi teknisi pemasangan ac dirumah kalian.



Penulis : ER
